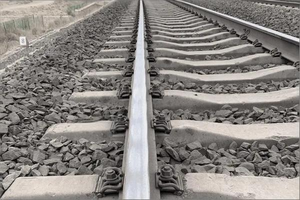

Ondulación de rieles: un análisis exhaustivo de las causas, los impactos y las soluciones de rectificado de precisión.

Corrugado de rielLa deformación plástica irregular y periódica a lo largo del eje longitudinal de la superficie de rodadura del carril, definida como la deformación plástica y el desgaste irregulares, es una de las formas más comunes y complejas de daño en los rieles. Su característica distintiva es una ondulación ondulada donde los valles presentan una deformación plástica severa, lo que resulta en una banda de rodadura más ancha, mientras que las crestas, con una deformación mínima, muestran una banda más estrecha. Esta irregularidad regular no solo es un signo de deterioro de la vía, sino también una amenaza importante para la seguridad operativa y la comodidad del viaje.

El mecanismo de formación de la ondulación tiene su origen en la interacción dinámica entre la rueda y el riel. Tradicionalmente, se puede atribuir a tres teorías a nivel macro: vibración autoexcitada por fricción, vibración de retroalimentación y fatiga de contactoSin embargo, la investigación moderna sobre la dinámica rueda-riel, mediante el análisis de frecuencias, ha vinculado con precisión estos macrofenómenos a modos de resonancia específicos del sistema, identificando tres tipos principales de ondulación.

• ● Frecuencia característica: Por debajo de 100 Hz.
• ● Mecanismo de formación: Causado por la resonancia P2 del sistema rueda-riel, donde la masa no suspendida (eje) rebota verticalmente sobre la rigidez del soporte de la vía. Cuando un vehículo pasa sobre una irregularidad inicial, esta resonancia se excita, provocando una fluctuación periódica en las fuerzas verticales rueda-riel, lo que a su vez agrava el crecimiento de la ondulación mediante un mecanismo de retroalimentación.
• ● Parámetros clave: Influenciada principalmente por la masa no suspendida y la rigidez del soporte de la vía. Esto suele corresponder a ondulaciones de paso largo en líneas de tráfico mixto.

● Frecuencia característica: Alrededor de 300-350 Hz (lo que corresponde a una longitud de onda de aproximadamente 25-100 mm, siendo 50 mm la más común).

● Mecanismo de formación: ¡Este es el hallazgo principal de la investigación actual! La frecuencia de ondulación coincide estrechamente con el modo torsional secundario de un conjunto de ruedas motorizadas (con engranaje de transmisión). En este modo, las dos ruedas giran en la misma dirección, mientras que el engranaje central gira en la dirección opuesta. Cuando una rueda (por ejemplo, la derecha) encuentra una pequeña irregularidad, excita una vibración torsional en todo el conjunto de ruedas. Esta vibración se transmite a través del eje a la otra rueda (la izquierda), provocando fluctuaciones en su velocidad de rotación. Fundamentalmente, incluso si el riel bajo la rueda izquierda es perfectamente liso, esta fluctuación de velocidad —originada en el riel opuesto— causará variaciones en la fricción, "grabando" ondulaciones en el riel previamente liso. Este mecanismo explica por qué a menudo se observan ondulaciones en rieles alejados de juntas o irregularidades evidentes.

●Factores desencadenantes clave: La tracción frecuente de los trenes, el frenado (que genera fuerzas longitudinales) y la negociación de curvas son las principales condiciones externas que provocan este tipo de ondulación. Este mecanismo, impulsado por fluctuaciones de deslizamiento longitudinal, es el principal responsable de la ondulación de paso corto en metros y ferrocarriles de alta velocidad.

●Frecuencia característica: Por encima de 600-800 Hz.

●Mecanismo de formación: La frecuencia de excitación coincide con la frecuencia de resonancia entre los puntos de fijación de la vía. En esta resonancia, el riel experimenta vibraciones de flexión de alta frecuencia con los elementos de fijación como puntos nodales, lo que provoca un desgaste irregular del material en la superficie del riel.

●Parámetros clave: Influenciada principalmente por la separación entre fijaciones y la densidad lineal de los rieles.

Además, pueden surgir patrones de ondulación únicos en estructuras de vía especiales, como la ondulación "de vieira" relacionada con las fuerzas laterales en curvas de radio pequeño con barandillas de protección, o una ondulación distintiva en secciones con traviesas elásticas debido a la introducción de nuevas resonancias del sistema de baja amortiguación.

La forma específica del corrugado está estrechamente ligada a las condiciones de funcionamiento:

Los riesgos de la ondulación son sistémicos y de gran alcance:

• ● Vaciado inducido y bombeo de lodoLos durmientes con huecos provocan la aparición de una capa de subbalasto blanca en la superficie, y la presencia prolongada de huecos combinada con agua da lugar al bombeo de lodo.
• ●Vaciado inducido y bombeo de lodoLos durmientes con huecos provocan la aparición de una capa de subbalasto blanca en la superficie, y la presencia prolongada de huecos combinada con agua da lugar al bombeo de lodo.
• ● Vaciado inducido y bombeo de lodoLos durmientes con huecos provocan la aparición de una capa de subbalasto blanca en la superficie, y la presencia prolongada de huecos combinada con agua da lugar al bombeo de lodo.

Para solucionar este complejo problema se requieren mediciones científicas y una remediación precisa.

• ● La ondulación con una longitud de onda ≤300 mm se corrige mediante el rectificado a una profundidad ≥ profundidad de la ranura + 0,2 mm.
• ● El ondulado de paso largo (>300 mm) requiere un fresado inicial (profundidad ≥ profundidad de la ranura + 0,1 mm), seguido de un rectificado para restaurar el perfil.

Haciendo frente a diversos desafíos, desde ondulaciones de paso corto y alta frecuencia en metros hasta ondas profundas de paso largo en líneas de transporte pesado, Molaton RailwayCare La gama de muelas abrasivas ofrece una estabilidad térmica excepcional y tasas de remoción de material controlables, adaptándose a una amplia variedad de escenarios de rectificado complejos. Ya sea para mantenimiento preventivo o para reparaciones profundas, RailwayCare restaura de manera eficiente y precisa la suavidad de los rieles, interrumpiendo eficazmente el ciclo de formación y crecimiento de la ondulación y brindando un sólido soporte de mantenimiento para todo tipo de redes ferroviarias.

Ya sea que su red dé servicio a bulliciosas áreas metropolitanas urbanas, transporte la carga pesada del país o impulse trenes de alta velocidad a través del territorio, Molaton tiene una solución profesional para sus desafíos de ondulación de vías férreas.
